Bedienungsanleitung  BIBA_neu



1.       Inbetriebnahme der Bestrahlungseinrichtung

1.1.   Window 98 -PC (Labor X6)

        (dadurch kann auf den Netzwerk-Drucker vor dem Labor gedruckt werden - Drucker  P59)



        oder "Steuerung mit Chopper" (Bestrahlungsabbruch Ansteuern des Choppers)

        wichtig !!!

        Hierzu muss der Schalter ... im LSB (hinter HKR) auf .... stehen

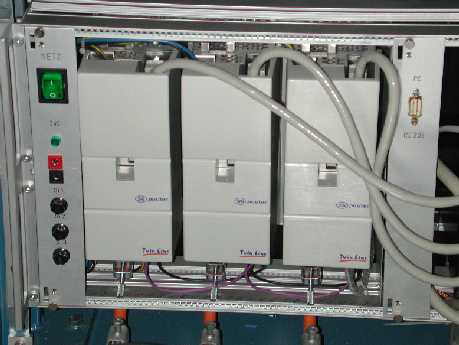

1.2.   lokale Steuerung (Bestrahlungsplatz)

        grünen Netzschalter einschalten ---> die Schrittmotoren des Tisches (x- und y-Richtung)

        fahren diesen in die Ausgangsposition (Homing), ebenso wird die Bestrahlungspos. für den Greifer festgelegt





Kontrolle Pressluft,

2.       Vorbereitung der Bestrahlung

        Schalter "local/remote", Einsetzen der Magazine,

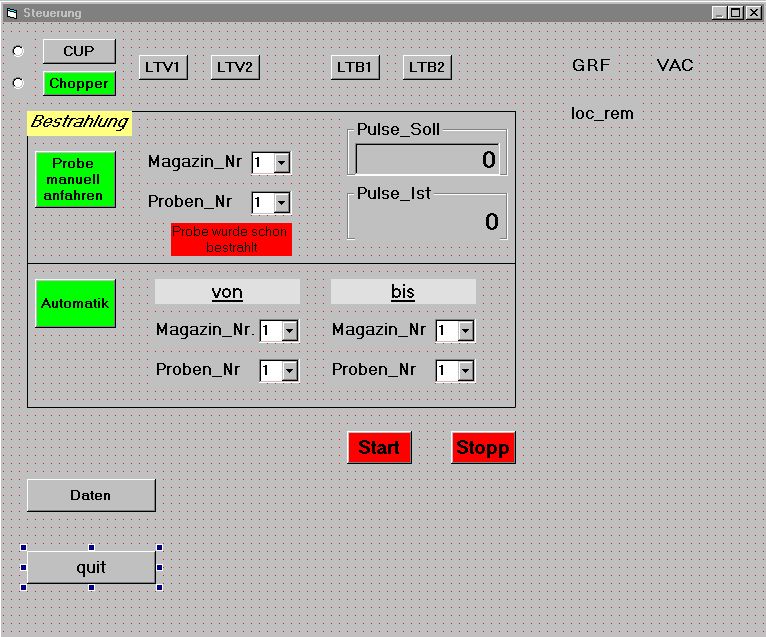

3.    Beschreibung der Steueroberfläche



obere Reihe

Bedienung/Anzeige:

          Cup - Cup kann in bzw aus dem Strahl gefahren werden, Statusanzeige (rot-->im Strahl)

           Chopper   - Chopper kann ein- bzw ausgeschaltet werden, Statusanzeige (rot --> Strahl aus)

LTV1/LTV2

LTB1/LTB2

Anzeige:

                  GRF     - Probe in Bestrahlungsposition --> grün

                  VAC     - Vacuum am Greifer, d.h. Target wurde vom Greifer gefasst

                loc_rem  - Steuerung vom PC --> grün (Anzeige der Schalterstellung an der lokalen Steuerung )

                               - Steuerung am Bestrahlungsplatz --> rot

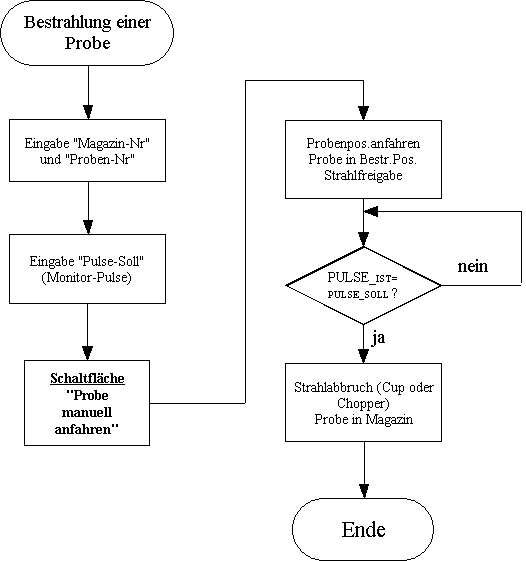

Bestrahlung
